产品名称: 污水复合式排气阀
产品型号:SCAR
询问污水复合式排气阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍

产品介绍:

概况:
本产品用于污水管道上的最高点或有闭气的地方,靠排除管内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现起阻,是管道出水容量达不到设计要求,其次:其次:管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。
作用原理:
管内污水在运作时,该阀活瓣停在定位架下部,进行大量排气,当空气排完时,污水进入阀内,球浮起,传动活瓣到关闭,停止排气。管内在运作时会自然产生少量气体,这些气体会集中到管内上部,到相当程度,阀内污水下降,浮球顺水下降,气从小孔排出。如出现停电、停泵,管内水流空时随时出现负压,浮球顺水下降,打开小孔带动大孔进行大量补气,确保管道安全。
:排气阀在使用过程中压力不能低于0.02Mpa,如低于0.02Mpa,排气阀容易出现漏水。必须配一只阀门作为检修用。

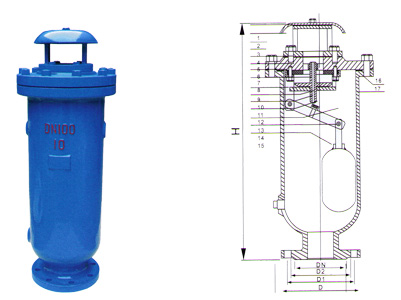

SCAR排气阀与CARX排气阀原理一样,只是结构略作改动,杠杆机构稍有改进(如图)这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。次产品是专用污水管道工程的排气阀。
技术参数:
1.工作压力:1.0Mpa
2.介质:清水
3.使用温度:常温
4.阀体:HT200
5.浮球与活瓣:304不锈钢
6.密封材料:丁晴橡胶
SCAR型外形尺寸

公称通径
DN(mm)
   D
    D1
    D2
    H
  Z-∮d
    50
   160
   125
   205
   495
  4-18
    80
   195
   160
   270
   600
  4-18
   100
   215
   180
   285
   760
  8-18
   150
   280
   240
   340
   860
  8-22
   200
   335
   295
   400
  1010
  8-22
   250
   390
   350
   465
  1210
 12-22
