产品名称: 缓冲塞阀
产品型号:SCKV
询问缓冲塞阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍
SCKV系列缓冲塞阀
一、概述:
SCKV系列缓冲塞阀与排气阀配套使用,缓冲塞阀安装在排气阀进口处,用在管线送水时产生的突压及大量冲击上,防止排气时的大量喷水及有效减缓对于排气阀内部的冲击,以延长排气阀的寿命,具有缓冲功能而不影响排气和吸气等特点。特别适用于对水泵启动频繁的情况,与排气阀一起配套使用。
二、技术参数
1.工作压力:1.0Mpa
2.介质:清水
3.使用温度:≤80℃
4.阀体材质:HT200
5.阀杆:304不锈钢
6.浮桶:304不锈钢
7.浮桶支架:球墨铸铁

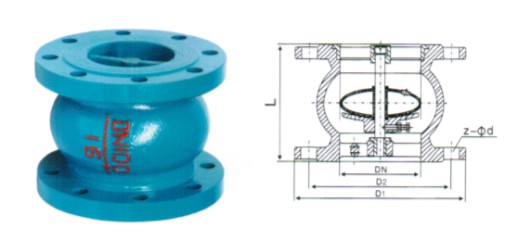

三、外形尺寸

公称通径
DN(mm)
PN(Mpa)
    D1
    D2
    L
  Z-∮19
    50
1.0
   125
   160
  140
4-19
1.6
   125
   160
   4-19
    80
   1.0
   160
   195
  160
   8-19
   1.6
   160
   195
   8-19
   100
   1.0
   180
   215
  200
   8-19
   1.6
   180
   215
   8-19
   150
   1.0
   240
   280
  260
   8-23
   1.6
   240
   280
   8-23
200
   1.0
   295
   335
  300
   8-23
   1.6
   295
   335
  12-23
   250
   1.0
   350
   390
  350
  12-23
   1.6
   355
   390
  12-28
   300
   1.0
   400
   440
  370
  12-23
   1.6
   410
   460
  12-28
   350
   1.0
   515
   565
  500
  12-28
   1.6
    -
   580
  16-31

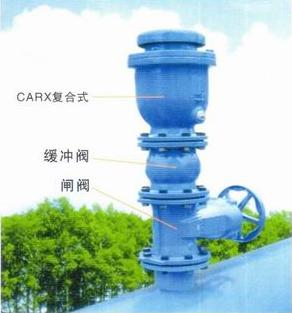

四、安装示意图
另外选择良好的排气阀主要需考虑三个因素:
1.     如选用不合理的排气阀。有些排气阀无法排气,因为管道的气体会集中到排气阀的排气口上,排气口的气体生产急速,就把浮球带上堵住排气口,停止排气,使管道出水量根本达不到设计要求。管道出现负压管内需要大量空气,管道容易出现振动或破裂。
2.     有些排气阀排气口与浮球比重不符,浮球重量达不到要求,管内产生压力时浮球被管内空气压力顶住,浮球无法降落,高处管道上部存在空气,产生气阻,减少管道截面积就影响出水容量,如管道停水时,需要很长时间才能恢复供水,因为它排气量有限的原因所致。
3.     管道选用排气阀需要一个有大量排气和吸气功能,(1)在高压排气的前提一,永远不会堵住排气口,使管内排气畅顺无阻。(2)在低压0.02Mpa的前提下,排气阀不漏水。(3)管道出现负压排气阀就迅速吸入空气,确保管道连接不受影响或破裂。
