产品名称: 动态流量平衡阀
产品型号:WM115
询问动态流量平衡阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍
WM115型动态流量平衡阀的详细资料:

全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备(如空调箱)的流量来调控目标区域的温度,它能动态的平衡系统的压力变化,使二台或多台末端设备间的流量调节不互相干扰,因此这种系统具有高效节能性。目前在一些空调项目中,一些设计人员为实现相同的功能,在设计中选用动态流量调节阀和电动调节阀的组合系统来代替动态平衡电动调节阀,并宣称这二种配置具有相同的功能。那么动态流量平衡阀和电动调节阀组合能代替动态平衡电动调节阀么,下面对这两种配置的功能特性进行一些分析和比较。

一、材质:

阀体

球墨铸铁

电动执行器外壳

铝合金

阀套

不锈钢

阀芯

黄铜

二、动态平衡电动调节阀技术参数:

产品型号

阀门形式

规格

压差范围
(KPa)

流量范围
(m0/h)

工作
压力

流量
误差

流体
温度

A/D-EDRV1

二通

DN25

30-300

0.2-2.9

PN16

5%

0-100℃

A/D-EDRV2

DN32

30-300

0.5-4-7

A/D-EDRV3

DN40

30-300

1-7-7

A/D-EDRV4

DN50

30-300

2-12.1

A/D-EDRV8

DN65

30-300

3-20.4

A/D-EDRV9

DN80

30-300

5-30.8

A/D-EDRV10

DN1OO

30-300

10-45.3

A/D-EDRV11

DN125

30-300

15-70-7

A/D-EDRV12

DN150

30-300

20-101.8

A/D-EDRV13

DN200

33-300

5.0-360

A/D-EDRV14

DN250

22-210

4.O-460

※注: A-EDRV动态平衡电动调节阀配直行程电动执行器 D-EDRV动态平衡电动调节阀配角行程电动执行器

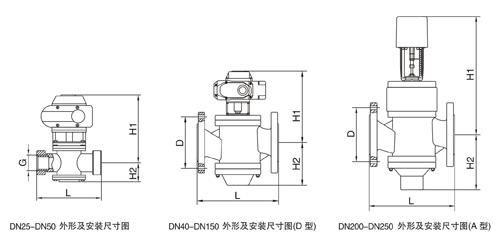

三、动态平衡电动调节阀尺寸参数:

产品型号

阀门形式

规格

外形及安装尺寸 (mm)

L

H1

H2

D(φ)法兰

G螺纹

A/D-EDRV1

二通

丝口

DN25

160

265

70

G1

A/D-EDRV2

DN32

180

275

70

G1-1/4

A/D-EDRV3

DN40

300

290

90

G1-1/2

A/D-EDRV4

DN50

300

290

90

G2

A/D-EDRV5

二通

法兰

DN32

160

220

70

1OO

A/D-EDRV6

DN40

200

235

110

110

A/D-EDRV7

DN50

215

230

115

125

A/D-EDRV8

DN65

230

238

120

145

A/D-EDRV9

DN80

275

275

146

160

A/D-EDRV10

DNl00

290

295

165

180

A/D-EDRV11

DNl25

315

307

208

21O

A/D-EDRV12

DNl50

350

326

205

240

A/D-EDRV13

DN200

430

715

295

295

A/D-EDRV14

DN250

520

740

345

355


上海科而阀门有限公司www.kerfm.cn 版权所有,转载请注明,
订货流程: 1、客户采购清单传真至021-57470352或来电咨询021-51097056或发邮箱888@kerfm.cn 2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单). 3、具体商定:交货期、特殊要求等事宜.
