J41N燃气日式截止阀
产品性能规范 Products Perfomance specification
一、用途和性能规范
| 压力等级 |
常温试验压力（Mpa) |
| 壳体 |
密封 |
低气压密封 |
| 公称压力(Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
| 2.5 |
3.75 |
2.75 |
0.6 |
| 4.0 |
6.0 |
4.4 |
0.6 |
| 适用温度 |
-40~+80℃ |
| 适用介质 |
天然气， 液化石油气等 |
本阀门使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置

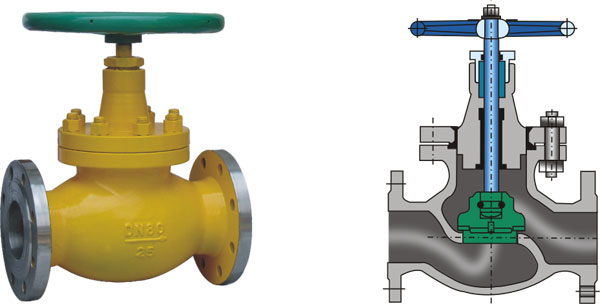

二、操作原理和结构说明
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到好高点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.
三、主要零件材料:
| 零 件 名 称 |
材 料 |
| 阀 体 阀 盖 |
碳 素 钢 WCB |
| 阀 杆 |
铬 不 锈 钢 Cr13 |
| 阀 瓣 |
25# 密 封 面 尼 龙 1010 |
| 阀 杆 螺 母 |
青 铜 |
| 填 料 |
增强聚四氟乙烯成形 |
| 垫 片 |
XB450 |
| 手 轮 |
球 墨 铸 铁 |
四、主要外形尺寸和连接尺寸:
| DN |
L |
D |
D1 |
D2 |
b |
f |
z-d |
H |
D0 |
| 15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-*14 |
207 |
120 |
| 20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-*14 |
217 |
120 |
| 25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-*14 |
219 |
120 |
| 32 |
190 |
135 |
100 |
75 |
18 |
2 |
4-*18 |
280 |
160 |
| 40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-*18 |
330 |
200 |
| 50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-*18 |
350 |
240 |
| 65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-*18 |
400 |
280 |
| 80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-*18 |
430 |
320 |
| 100 |
350 |
135 |
190 |
160 |
24 |
3 |
8-*23 |
465 |
360 |
| 125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-*25 |
558 |
400 |
| 150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-*25 |
611 |
400 |
| 200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-*25 |
710 |
450 |
