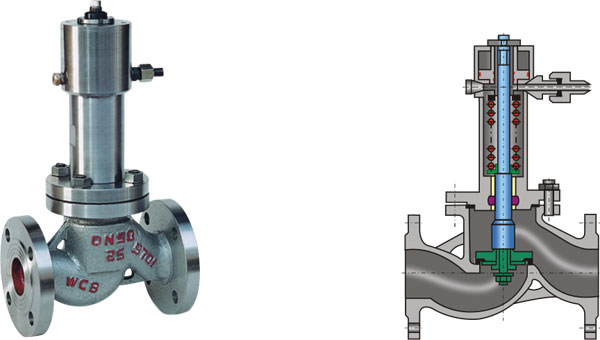

QDY421F液动紧急切断阀（中日合资）
产品性能规范 Products Perfomance specification
| 压力等级 |
常温试验压力（Mpa) |
| 壳体 |
密封 |
低气压密封 |
| 公称压力(Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
| 2.5 |
3.75 |
2.75 |
0.6 |
| 4.0 |
6.0 |
4.4 |
0.6 |
| 适用温度 |
≥75℃ |
| 适用介质 |
机械油 |
一、用途和性能规范：
本阀是一种安全保护阀，安装在液化石油气储罐站，液相与气相管路上，与远距离手摇油泵（SB03-175型）配套使用，利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。
二、双油泵控制多阀工作原理
多只紧急切断阀利用二只手摇油泵控制，其中一只油泵工作另一只油泵备用，防止油泵损坏本阀不能正常工作，每只紧急切断阀分别用一只（J23H-40P）针型阀控制。（注：同储能器连接详见附图3）
三：主要性能规范
| 压力等级 |
20K 4.0MPa |
油缸工作压力 |
≤6.0.Mpa |
| 使用温度 |
-40~+80℃ |
油缸使用介质 |
混合锭子油 ，变压器油 |
| 使用介质 |
天然气，液化气，液氨 |
熔闭时间 |
±70℃ |
| 关闭时间 |
≤10秒 |
油缸开启压力 |
≥2.0MPa |
四：保管安装使用注意事项：
1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2安装前应将本阀清除干净，将各螺纹连接处拧紧。
3、本阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。
4、订货须注明法兰密封面形式，压力等级及连接标准。
液 动 紧 急 切 断 阀 按 装 尺 寸 单位:(mm)
|
|
L |
D |
D1 |
D2 |
b |
f |
|
H |
D0 |
| 15 |
130 |
95 |
65 |
45 |
16 |
2 |
|
215 |
120 |
| 20 |
150 |
105 |
75 |
55 |
16 |
2 |
|
255 |
120 |
| 25 |
160 |
115 |
85 |
65 |
16 |
2 |
|
285 |
120 |
| 32 |
190 |
135 |
100 |
75 |
18 |
2 |
|
300 |
160 |
| 40 |
200 |
145 |
110 |
85 |
18 |
3 |
|
320 |
200 |
| 50 |
230 |
160 |
125 |
100 |
20 |
3 |
|
380 |
240 |
| 65 |
290 |
180 |
145 |
120 |
22 |
3 |
|
420 |
280 |
| 80 |
310 |
195 |
160 |
135 |
22 |
3 |
|
450 |
320 |
| 100 |
350 |
135 |
190 |
160 |
24 |
3 |
|
520 |
360 |
| 125 |
400 |
270 |
220 |
188 |
28 |
3 |
|
558 |
400 |
| 150 |
480 |
300 |
250 |
218 |
30 |
3 |
|
750 |
400 |
| 200 |
600 |
360 |
310 |
278 |
34 |
3 |
|
950 |
450 |
五：主要零件材料
| 零 件 名 称 |
材 料 |
| 阀 体 阀 盖 |
碳 素 钢 WCB |
| 油缸， 活塞 |
铬不锈钢 |
| 密封圈， O型川 |
聚四氟乙烯，丁晴橡胶 |
| 弹簧 |
50CrVA（弹簧钢） |
