产品名称: Q41N燃气球阀
产品型号:Q41N
询问Q41N燃气球阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍

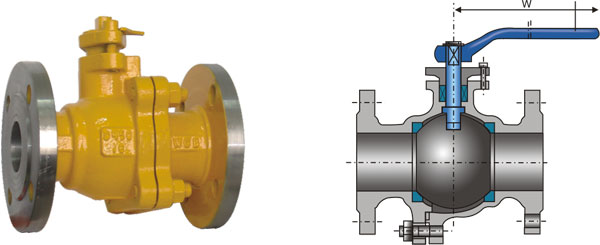

Q41N燃气球阀



产品性能规范 Products Perfomance specification

压力等级 常温试验压力(Mpa)
壳体 密封 低气压密封
公称压力(LB) 150 3.0 2.2 0.6
300 7.5 5.5 0.6
适用温度 -40~+80℃
适用介质 天然气, 液化石油气等



一、用途和性能规范

Q41型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.

二、操作原理和结构说明
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力好小.
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.


                                注:≥DN200以上阀门选用Q347型固定球阀.


四、Q41F主要外形尺寸和连接尺寸:

DN L D D1 D2 D6 b f z-d H
25 150 115 85 65 58 16 2 4-*14 150
32 165 135 100 75 66 18 2 4-*18 160
40 180 145 110 85 76 18 3 4-*18 175
50 200 160 125 100 88 20 3 4-*18 185
65 220 180 145 120 110 22 3 8-*18 200
80 250 195 160 135 121 22 3 8-*18 220
100 320 135 190 160 150 24 3 8-*23 248
125 400 270 220 188 176 28 3 8-*25 380
150 400 300 250 218 204 30 3 8-*25 420
200 600 375 310 278 260 34 3 12-*25 530

五、Q347F主要外形尺寸和连接尺寸:

DN L D D1 D2 D6 b f z-d H
250 568 425 370 332   36 3 12-*30 608
300 648 485 430 390   40 3 16-*30 774
350 762 550 490 448   44 3 16-*34 820
400 883 610 550 505   48 3 16-*34 900
450 914 660 600 555   50 3 20-*34 1050
500 991 730 660 610   52 3 20-*41 1200

六、主要零件材料:

零 件 名 称 材 料
阀 体 阀 盖 碳 素 钢 WCB
球 体 不 锈 钢 304SS
密 封 圈 PTFE(特氟隆)-聚四氟乙烯
阀 杆 铬不锈钢Cr13
阀杆填料 聚四氟乙烯
中法兰螺母/螺栓 35#
