当前位置  :  首页 >> 产品展示 - -ZCT不锈钢系列二位二通电磁阀<常闭型>
产品名称: ZCT不锈钢系列二位二通电磁阀<常闭型>
产品型号:ZCT
询问ZCT不锈钢系列二位二通电磁阀<常闭型价格 src="/img/gmzx.gif" border=0>
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍

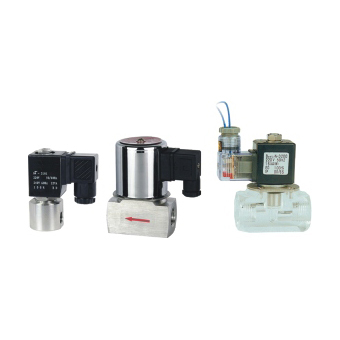

ZCT不锈钢系列二位二通电磁阀<常闭型>

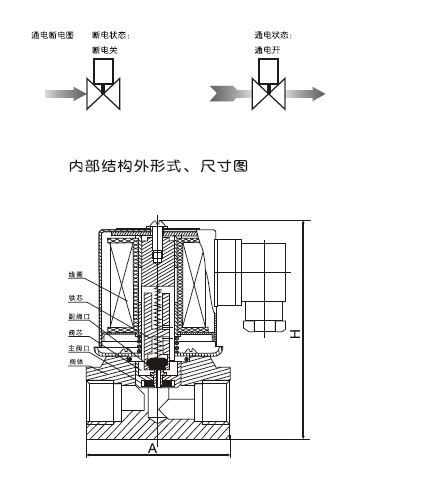

二位二通常闭型电磁阀,断电关闭,通电打开

阀体材质为不锈钢,有机玻璃,铜(定制)

好大耐压力12kgf/cm2  环境温度,0℃~65℃(F级)、0℃~80℃(H级)

按阀上所标流向箭头,可任意安装;为增强使用寿命,很好线圈向上,水平安装

电压:AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允许波动

密封件采用聚四氟乙烯材料(Teflon),以适用不同流体的开关控制

φ3mm电磁阀,线圈可配德国原装NASS线圈

常规备货:AC220V 50/60HZ DC24V

密封采用VITON  上海巴阀阀门有限公司



ZCT不锈钢系列二位二通电磁阀〈常闭型〉

型号规格表

接管
口径
流量
通径
mm
CV值

压力差(Kgf/cm2)

最大
流体
温度
线圈
配置
功率 线圈
等级

外行尺寸

长×宽×高

A×B×H

重量
KG

订货型号
以下表中
电压为
220VAC
50/60HZ

最大工作压力

VA

AC220V

W

DC24V

最小
压力
空气
瓦斯
水、热水液体 轻油 蒸汽
AC/DC
AC DC AC DC AC DC
1/8” 3 0.23 0 13 10 13 10 10 7 3 130 D 22 13 F 30×30×82 0.36 ZCT1DF02V5A03
1/4” 3 0.23 0 13 10 13 10 10 7 3 130 D 22 13 F 35×35×82 0.36 ZCT1DF02V5B03
4

0.6

0 7 7 7 7 5 5 3 130 D 22 13 F 50×30×82 0.8 ZCT1DF02V5B04
3/8” 4 0.6 0 7 7 7 7 5 5 3 130 D 22 13 F 50×30×82 0.8 ZCT1DF02V5C04
6 0.9 0 6 6 6 6 6 6 5 155 A 19.8 12.5 H 50×30×82 0.7 ZCT1AH02V5C06
1/2” 6 0.9 0 6 6 6 6 6 6 5 155 A 19.8 12.5 H 50×30×82 0.7 ZCT1AH02V5D06
10 1.5 0.1 10 10 10 10 7 7 5 155 A 19.8 22 H 70×38×110 1.2 ZCT1AH02V5D10
10 1.5 0 2.5 1.5 2.5 1.5 2 1   130 D 19.8 22 F 70×38×110 1.2 ZCT1DF02V5D10
3/4” 15 4.5 0.1 10 10 10 10 7 7 5 155 A 19.8 22 H 80×40×115 1.3 ZCT1AH02V5E15
15 4.5 0 1.5 1 1.5 1 1 1   130 D 19.8 22 F 80×40×115 1.3 ZCT1DF02V5E15
1” 15 4.5 0.1 10 10 10 10 7 7 5 155 A 19.8 22 H 80×40×115 1.2 ZCT1AH02V5G15
15 4.5 0 1.5 1 1.5 1 1 1   130 D 19.8 22 F 80×40×115 1.2 ZCT1DF02V5G15



ZCT二位二通常闭型有机玻璃电磁阀〈常闭型〉

型号规格

接管
口径
流量
通径
mm
CV值

压力差(Kgf/cm2)

最大
流体
温度
线圈
配置
功率

线圈
等级

外行尺寸

长×宽×高

A×B×H

重量
KG

订货型号
以下表中
电压为
220VAC
50/60HZ

最大工作压力

VA

AC220V

W

DC24V

最小
压力
空气
瓦斯
水、热水液体
AC DC AC DC
1/8” 3 0.23 0 10 10 10 10 80 D 22 13 F 30×30×82 0.25 ZCT1DF02V9A03
1/4” 3 0.23 0 10 10 10 10 80 D 22 13 F 35×35×82 0.25 ZCT1DF02V9B03
3/8” 6

0.6

0 6 6 6 6 80 D 33 32 F 50×30×82 0.4 ZCT1DF02V9B06



1/2”

6 0.6 0 6 6 6 6 80 D 33 32 F 50×30×82 0.4 ZCT1DF02V9C06
3/4” 10 1.5 0.1 10 10 10 10 80 D 19.8 22 F 80×40×98 0.55 ZCT1DF02V9D10
1” 15 4.5 0.1 10 10 10 10 80 D 19.8 22 F 80×40×98 0.55 ZCT1DF02V9E15

电磁阀订货型号说明

序号 1 2 3 4 5 6 7 8 9 10
电磁阀的种类 控制方式 线圈配置形式 线圈等级 电压 密封材料 阀体材料类型 连接(G) 流量通径(mm) 其它选配
例如 ZCT 1 A H 02 V 5 D 10
    代号:1:常闭

代号:



A=金属

罩壳配

DIN标准接线

盒线圈

D=DIN标

准接线盒

塑封线圈



φ3mm可配

S:

德国

NASS

线圈



F=

F级

H=

H级



代号:

02=220VAC

230VAC

50/60HZ

01=110VAC

120VAC

50/60HZ





13=DC24V

12=DC12V

其它电压
请咨询公司



V=

VITON

氟橡胶



T=

Teflon

四氟塑料





5=不锈钢



9=有机玻璃

代号:A=1/8”

B=1/4”

B=1/4”

C=3/8”

C=3/8”

D=1/2”

D=1/2”

E=3/4”

G=1”

A=1/8”

B=1/4”

C=3/8”

D=1/2”

D=1/2”

E=3/4”





03=3.0

04=4.0

06=6.0

10=10.

15=15.

03=3.0

06=6.0

10=10.

15=15.







L=

指示灯









N:螺纹连接

美标NPT




上海科而阀门有限公司www.kerfm.cn 版权所有,转载请注明,
订货流程: 1、客户采购清单传真至021-57470352或来电咨询021-51097056或发邮箱888@kerfm.cn 2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单). 3、具体商定:交货期、特殊要求等事宜.
