产品名称: 液体膨胀式波纹管式蒸汽疏水阀
产品型号:CS14H/F
询问液体膨胀式波纹管式蒸汽疏水阀价格
咨询电话:021-51097056 57470352
传真:021-57470352

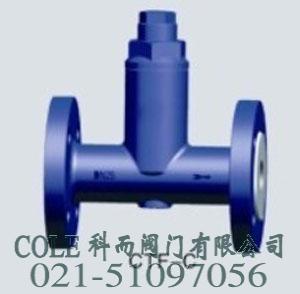

点击看大图
 产品介绍

阿姆斯壮CS14H/F液体膨胀式波纹管式蒸汽疏水阀
一、CS14H/F液体膨胀式蒸汽疏水阀用途及使用范围:
        CSl4FH-16C、CS44FH-16C型液体膨胀式疏水阀是属于热静力式疏水阀的一种,它可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供汽,用汽设备的正常进行,提高蒸汽输送和热源效率,该产品其关键感温内件,采用优质钢波纹管,特殊焊接工艺制成,节能效果显著。
二、CS14H/F液体膨胀式蒸汽疏水阀结构特点:
1、具有排水温度调节机构,可在80-100℃之间调节,使用方便。
2、排水是连续的,而且没有噪音。
3、温度敏感元件,采用不锈钢耐腐蚀。
4、不受振动,蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。
三、CS14H/F液体膨胀式蒸汽疏水阀工作原理:
        疏水阀的温度元件中充满了液体,当冷凝水低于给定温度80-100℃时,元件中的液体体积变小,元件收缩,阀瓣打开冷凝水排出,反之,当冷凝水反蒸汽高于80-100℃时,元件彭胀,阀瓣关闭,阻止了介质流出,可通过阀门的调节机构,调整80-100℃中任意给定角度。

一、结构特点
1、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
  2、能连续排水、性能稳定、排水量大、漏水量小。
  3、能排连续饱和水,至使设备凝结水滞存量较少、升温快,加热温度稳定。

二、工作原理
    本产品根据浮力的原理,使测体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用.

三、主要零件材料



主要零件 材料
阀体 碳钢
阀盖 碳钢
阀座 不锈钢
过滤器 不锈钢


四、主要外型及连接尺寸

型号 CS14H-16C
口径 DN 15 20 32 40 50
L 150 150 270 280 290
H 195 195 250 290 300
H1 103 103 108 108 108


五、主要连接结构尺寸

产品型号 口径 尺寸
DN L H D D1 D2 b F Z- Φ d
CS41H 16 C-B
25
40
15 195 195 95 66 45 14 2 4- Φ 14
20 195 200 105 75 55 14 2 4- Φ 14
25 215 225 115 85 65 14 2 4- Φ 14
CS41H 16 C-D
25
40
25 270 245 115 85 65 14 2 4- Φ 14
32 270 250 135 100 78 16 2 4- Φ 18
40 280 290 145 110 85 16 3 4- Φ 18
50 290 300 160 125 100 16 3 4- Φ 18
CS41H 16 C-F
25
50 410 380 160 125 100 16 3 4- Φ 18
65 410 380 180 145 120 18 3 4- Φ 18
80 430 420 195 160 135 20 3 8- Φ 18
100 430 440 215 180 155 20 3 8- Φ 18
125 430 510 245 210 185 22 3 8- Φ 18
150 480 510 280 240 210 24 3 8- Φ 23
