产品名称: 直通高压球阀
产品型号:VH2V
询问直通高压球阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍

直通高压球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀好适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。、球阀前后管线已准备好。前后管道应同轴,两法兰密封面应平行。
1、管道应能承受球阀的重量,否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净,清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志,查明球阀完好无损。将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物,然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装,即安装在水平管道上,且驱动装置处于管道上方。  7、阀法兰与管线法兰间按管路设计要求装上密封垫。
8、法兰上的螺栓需对称、逐次、均匀拧紧。
9、连接气动管线(采用气动驱动器时)。
10、操作驱动器启、闭球阀数次,应灵活无滞涩,证实其工作正常。
11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

型号说明

① 系列代号:VH2V系列
② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料:1-钢、2-不锈钢
④ 球体材料:1-钢、2-黄铜、3-不锈钢
⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号:由生产商定
⑨ 表面处理:空白-磷化、G-电镀黄锌

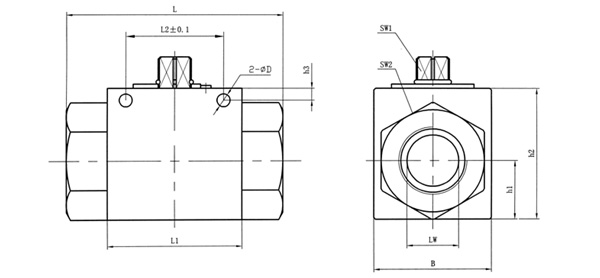

外形尺寸

尺寸表
连接口略图:

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-M16×1.5
500
06
06
11
M16×1.5
11
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-M27×1.5
500
10
10
20
M27×1.5
12
76
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-M36×2
400
20
20
30
M36×2
15
103
60
48
48.5
25
58
12
41
6.5
6
VH2V-M42×2
350
25
23
35
M42×2
18
116
65
57
50.5
28.5
65
12
50
8.5
7

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-G1/4
500
06
06
G1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-G3/8
500
10
10
G3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-G1/2
500
13
12
G1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
VH2V-G3/4
400
20
20
G3/4
18
93
60
50
48.5
23
58
12
41
6.5
6
VH2V-G1
350
25
25
G1
21
115
65
57
50.5
27.5
65
12
46
8.5
7


简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-NPT1/4
500
06
06
NPT1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-NPT3/8
500
10
10
NPT3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-NPT1/2
500
13
12
NPT1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
VH2V-NPT3/4
400
20
20
NPT3/4
18
95
60
50
48.5
23
58
12
41
6.5
6
VH2V-NPT1
350
25
23
NPT1
21
113
65
57
50.5
27.5
65
12
46
8.5
7
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-08LR
500
06
06
08
M14×1.5
10
67
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-12LR
500
10
10
12
M18×1.5
11
74
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-15LR
500
13
12
15
M22×1.5
12
82
48
35
38.5
18
45
09
30
6.5
6
VH2V-18LR
500
13
12
18
M26×1.5
12
82
48
35
38.5
18
45
09
30
6.5
6
VH2V-22LR
400
20
19
22
M30×2
14
101
60
50
48.5
23
58
12
41
6.5
6
VH2V-28LR
350
25
24
28
M36×2
14
108
65
57
50.5
27.5
65
12
46
8.5
7
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-10SR
500
06
06
10
M18×1.5
12
73
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-14SR
500
10
10
14
M22×1.5
14
80
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-16SR
500
13
12
16
M24×1.5
14
86
48
35
38.5
18
45
09
30
6.5
6
VH2V-20SR
500
13
12
20
M30×2
16
90
48
35
38.5
18
45
09
30
6.5
6
VH2V-25R
400
20
20
25
M36×2
18
109
60
50
48.5
23
58
12
41
6.5
6
VH2V-30SR
350
25
25
30
M42×2
20
120
65
57
50.5
27.5
65
12
46
8.5
7
