自力式调节阀的使用范围和结构原理



         自力式压力调节阀不需要其它外来能源如电源、气源,靠介质自身的能量来驱动,节能又环保,使用方便,安装后设定好压力值即可投入运行,在对控制精度要求不高,缺乏电源、气源的场合,得到了越来越广泛的使用。使用过程中,一定要注意选型的特殊性,否则容易引起事故。在使用过程中,要注意使用的选型和安装环境,因此,详细了解自力式压力调节阀的工作原理和结构是非常重要的。
       1、结构及工作原理
    工艺介质的阀前压力Pl经过阀芯、阀座的节流后,变为阀后压力P2。P2经过控制管线输入执行器的下膜室作用在顶盘上.产生的作用力与弹簧的反作用力相平衡.决定了阀芯、阀座的相对位置.控制阀后压力。当阀后压力P2增加时.P2作用在顶盘上的作用力也随之增加。此时.顶盘的作用力大于弹簧的反作用力.使阀芯关向阀座的位置.直到顶盘的作用力与弹簧反作用力相平衡为止。这时.阀芯与阀座之间的流通面积减少.流阻变大.从而使P2降为设定值。同理,当阀后压力P2降低时.作用方向与上述相反.这就是阀后压力调节时的工作原理。当需要改变阀后压力P2的设定值时.可调整调节螺母8。

    2、用途和适用范围
    自力式压力调节阀是一种无需外来能源而只依靠调介质自身的压力变化进行自动调节压力的节能型产品.具有测量、执行、控制的综合功能。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供嗳系统。本产品可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。

    3、技术特点:
    自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品。该产品最大特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特征,动作灵敏、密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压(用于阀后调节),或泄压、持压(用于阀前调节)的自动控制。附设冷凝器可在≤350℃温度下使用。

V230W自力式温度调节阀 V230W自力式温度调节阀
ZZYW型自力式差(微)压调节阀 ZZYW型自力式差(微)压调节阀
V230Y 01/02型自力式压力调节阀 V230Y 01/02型自力式压力调节阀
V230Y指挥器操作型自力式微压调节阀 V230Y指挥器操作型自力式微压调节阀

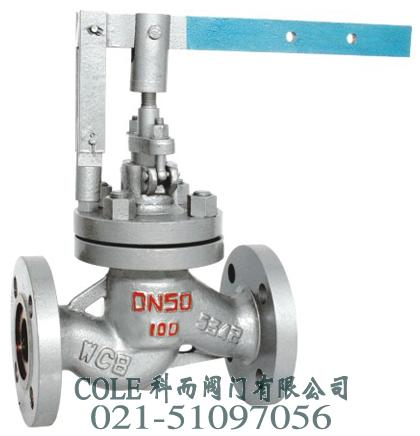

T47杠杆式调节阀 T47杠杆式调节阀
