改进循环泵出口液控蝶阀

某电厂2×600MW机组配备四台循环泵，每台循环泵入口各解决一台液控蝶阀。解决液控蝶阀在就地由PLC管束。应电厂汇合管束必要，在DCS管束琐细中也解决一套循环泵入口液控蝶阀的管束逻辑，DCS的管束颠末接口转换后再输出到就地PLC中，最后由PLC实现循环泵入口液控蝶阀的开关管束。
        1 解决思想
        原解决循环泵发动和停止时入口阀的开和关彻底由运转职员根据教训待遇驾驭。如许就具备良多标题问题：启泵时假如开入口阀过早，泵会倒转；假如开门过晚会出现入口压力升高，具备大概招致循环泵入口到液控碟阀的这段管道被憋开或循环泵的上盖憋暴的隐患。停泵时假如倒闭太早会出现循环泵入口压力升高，具备大概憋爆管路隐患；假如倒闭过晚，循环泵会倒转，循泵的叶轮电机等具备被松懈的隐患。根据这种情况，检修各干系专业和运转干系专业进行探究和研讨，决议进行管束逻辑改良：增加循环泵和入口液控阀的联锁遵命，即循环泵发动和停止过程入口液控阀的开关由泵的外形来决议。详细逻辑遵命如下：
        在循环泵管束逻辑中增加泵阀联锁按钮，运转职员也许根据必要决议循环泵和入口液控阀的联锁遵命。在泵阀联锁情况下：
        1.1 泵发动过程
        联锁按钮投入后，发动循环泵，发动指令先去开入口阀，这个指令发出10S后，循环水泵发动。
        1.2 泵停止过程
        联锁按钮投入后，停止循环泵，停止指令发出后，起首封锁该台循环泵入口阀，入口阀劈头封锁50S后，循环水泵停止。
        逻辑扭转后，颠末一段年光的运转创造，每台循环泵的入口液控蝶阀的开速度和关速度还不太一样，分外是冬季，泵停止备用的年光过长入口液控蝶阀的开关速度的一致更明显，这就具备一些标题问题：在循环泵停止过程中假如封锁速渡过快，还具备上述憋泵的隐患（查实践压力曲线：在入口液控蝶阀封锁泵还未停止的这段年光里循环泵的入口压力到达0.24MPa，泵畸形运转入口压力只有0.09MPa）；假如关速渡过慢，泵倒转。在循环泵发动过程中，假如入口阀开的过慢，循环泵会出现发动战败而跳闸或入口压力升高憋泵等景遇。
        根据此情况，又机关干系职员进行探究，最后决议在泵阀联锁投入的情况下，用入口阀的道路地位代替启泵和停泵中的年光。查阅干系材料、规程和实践试验窥察，创造循环泵发动过程中，入口阀开度笼统在10°～20°之间时发动循环泵，循环泵入口压力基本不会回升；停止循环泵过程中，入口阀先封锁，封锁到笼统在10°～20°之间时再停止循环泵，循环泵基本不会倒转。于是决议在循环泵入口液控阀上增加15°道路接点，把循环泵和入口阀的联锁逻辑进行从新改良。详细如下：
        1.2.1 泵发动过程
        联锁按钮投入后，发动循环泵，发动指令先去开入口阀，入口阀开到15°后，循环泵发动

1.2.2 泵休止过程
        联锁按钮投入后，休止循环泵，休止指令发出后，起首关闭循环泵出口阀，出口阀关闭到开度剩15°时，循环泵休止。具体逻辑如下（以4#循环泵为例）：

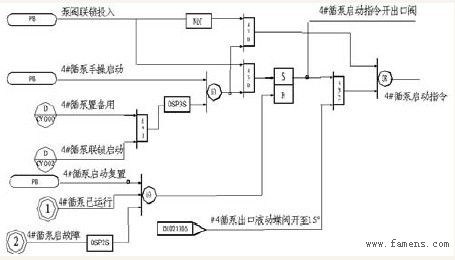

Ⅰ启动逻辑：

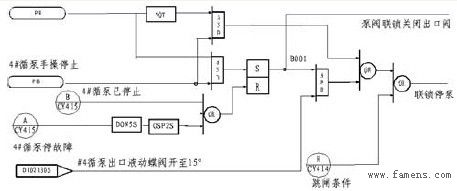

Ⅱ休止逻辑：
        2 效果
        颠末对4台循环泵的泵阀联锁逻辑的改进管理了如下标题：
        2.1 管理了循环泵休止中倒转标题。
        2.2 管理了启动和休止中出口阀控制不当循环泵出口憋压损坏配备的标题。实际证实在4#循环泵休止过程中做过实验，出口压力只抬高到0.14MPa，
        2.3 减轻运行人员的独霸的任务量。运行人员只需投入泵阀联锁，只需按下启动按钮或休止按钮循环泵就会按倒叙启动或休止。
