产品名称: 200X减压阀
产品型号:200X
询问200X减压阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍
200X减压阀是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。当火灾发生时,消防急需大量用水,立即切断生活用水,确保足够的消防用水;当消防停止用水压力减小时,阀门自动打开,呈常开状态,恢复生活供水。该阀使系统无须另设专门的消防单独供水管网,大大地节约了建设成本和用水量。阀门控制灵敏度高,安全可靠,调试简便,使用寿命长。( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。   ( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。   ( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。   ( 4 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。   ( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。   ( 6 )水利控制阀应设置在介质单向流动的管路上。   ( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。   ( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。   ( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。   ( 10 )阀门安装前应做强度和严密性试验。   ( 11 )阀门的强度和严密性试验应符合以下规定。   A、阀门的强度试验压力为公称压力的1.5倍;   B、阀门的严密性试验压力为公称压力的1.5倍;   C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;   D、阀门试验持续时间按上表。   结构特点和用途   200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。   本产品利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。   本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
【产品用途】
200X 减压阀能控制主阀的固定出口压力,不因主阀上游进口压力变化而改变,亦不因主阀下游出口用水量变化而改变其出口压力。

主要外形和连接尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 735
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910

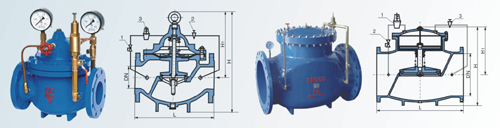

【图片结构】

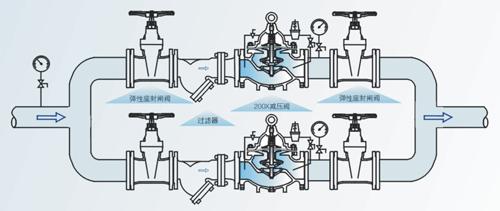

【安装示意图】
