杠杆浮球式蒸汽疏水阀(立式)
杠杆浮球式蒸汽疏水阀[CS41H-50L,SF-50L]
一、S41H-50L杠杆浮球式立式蒸汽疏水阀用途及使用范围：
广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥机及各种大型热交换器等，特别适用于凝结水特大排量工作场和。
二、S41H-50L杠杆浮球式(立式)蒸汽疏水阀结构特点及工作原理：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

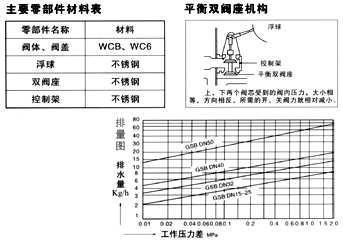

三、S41H-50L杠杆浮球式立式蒸汽疏水阀主要零部件材料表：
|
零部件名称 |
材料 |
|
阀体、阀盖 |
WCB、WC6 |
|
浮球 |
不锈钢 |
|
双阀座 |
不锈钢 |
|
控制架 |
不锈钢 |
四、S41H-50L杠杆浮球式(立式)蒸汽疏水阀平衡双阀座机构：
五、S41H-50L杠杆浮球式(立式)蒸汽疏水阀技术参数表
|
S41H-50L |
50 |
法兰
(垂直式) |
0～1.0 |
260 |
320 |
160 |
|
250 |
160 |
|
|
S41H-50W |
50 |
法兰 |
0～1.0 |
260 |
270 |
160 |
|
250 |
324 |
|
|
GM25
GSB2-10、20 |
25～50 |
法兰 |
0.01～1.0
0.01～2.0 |
425 |
200 |
310 |
125 |
95 |
|
21 |
|
GM6
GSB6-10、20 |
40～80 |
法兰 |
0.01～1.0
0.01～2.0 |
425 |
270 |
440 |
345 |
125 |
|
52 |
|
GM8
GSB8-10、20 |
80～100 |
法兰 |
0.01～1.0
0.01～2.0 |
425 |
350 |
550 |
460 |
170 |
|
125 |
