型号说明
① 产品代号：YJF高压截止阀
② 连接形式：L-管式、F-法兰式、B-板式
③ 公称通径：10、15、20、25、32、40、50mm
④ 压力等级：H-32MPa
外形尺寸
|

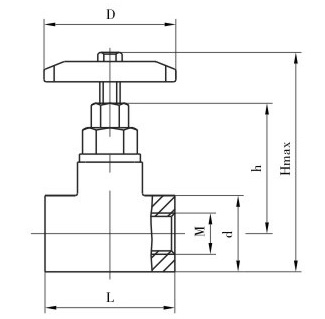

型号 |
Hmax |
h |
L |
D |
d |
M |
|
YJF-L10H |
116.5 |
74 |
90 |
Ф100 |
□42 |
M18×1.5 |
|
YJF-L15H |
116.5 |
74 |
90 |
Ф100 |
□42 |
M22×1.5 |
|
YJF-L20H |
202 |
100 |
120 |
Ф120 |
Ф60 |
M27×2 |
|
YJF-L25H |
220 |
93 |
135 |
Ф120 |
Ф70 |
M33×2 |
|
YJF-L32H |
241 |
113 |
150 |
Ф160 |
Ф70 |
M42×2 |
|

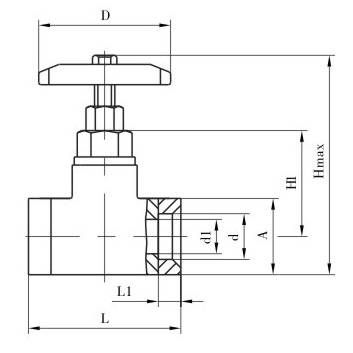

型号 |
Hmax |
H1 |
L |
L1 |
d1 |
d |
D |
A×A |
|
YJF-F10H |
162.5 |
74 |
120 |
10 |
Ф12.5 |
Ф18.5 |
100 |
54×54 |
|
YJF-F15H |
181.5 |
82 |
132 |
11 |
Ф16 |
Ф22.5 |
120 |
54×54 |
|
YJF-F20H |
202 |
100 |
140 |
12 |
Ф20 |
Ф28.5 |
120 |
58×58 |
|
YJF-F25H |
220 |
93 |
185 |
13 |
Ф25 |
Ф34.5 |
120 |
68×68 |
|
YJF-F32H |
241 |
113 |
204 |
16 |
Ф32 |
Ф43.5 |
160 |
76×76 |
|
YJF-F40H |
280 |
120 |
230 |
18 |
Ф38 |
Ф51 |
180 |
92×92 |
|
YJF-F50H |
318.5 |
138 |
245 |
20 |
Ф48 |
Ф61 |
200 |
100×100 |
|

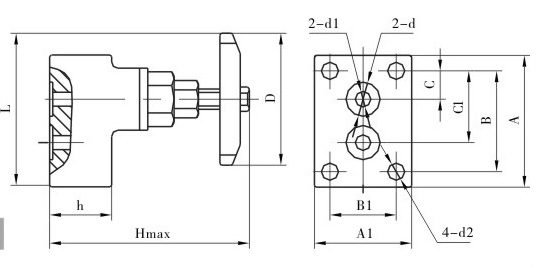

型号 |
Hmax |
L |
D |
h |
A |
A1 |
B |
B1 |
C |
C1 |
d |
d1 |
d2 |
|
YJF-FB10H |
113 |
106.5 |
Ф100 |
40 |
85 |
70 |
65 |
50 |
18.5 |
46.5 |
Ф22 |
Ф10 |
Ф11 |
|
YJF-FB20H |
197 |
130 |
Ф120 |
70 |
113 |
97 |
81 |
65 |
22.2 |
68.5 |
Ф35 |
Ф20 |
Ф17 |
|
YJF-FB25H |
225 |
135 |
Ф120 |
75 |
117 |
112 |
85 |
85 |
24 |
72 |
Ф40 |
Ф25 |
Ф17 |
|
YJF-FB32H |
246 |
160 |
Ф160 |
80 |
127 |
127 |
92 |
92 |
20.6 |
71.4 |
Ф45 |
Ф30 |
Ф21 |
